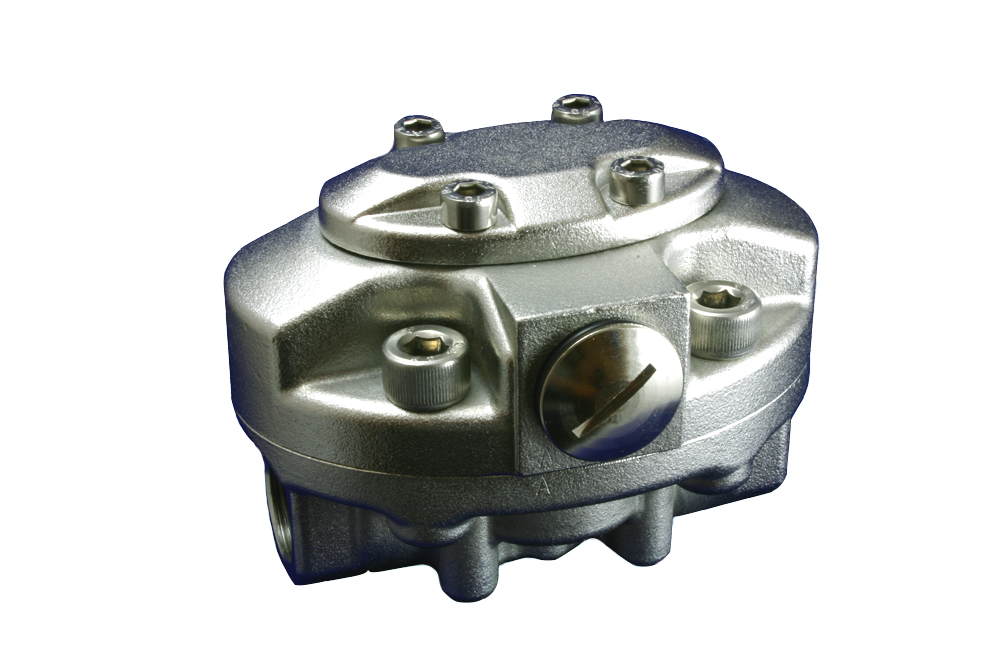

Débitmètre ovale 10l/min – OG3

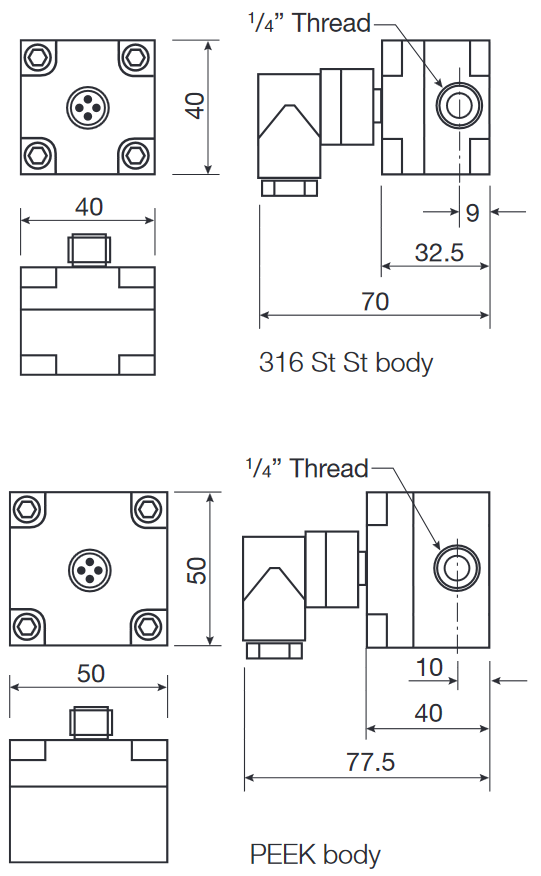

Le débitmètre ovale OG3 est un débitmètre compact et robuste offrant des performances élevées avec de faibles coûts de fonctionnement. Il est capable de mesurer les débits de 0,05 à 10,0 l/min pour l’huile de 30 cSt et de 0,5 à 10,0 l/min pour les liquides de type eau. Ce compteur peut avoir des composants entièrement non métalliques mouillés, y compris PEEK, céramique, et un élastomère, ce qui en fait un choix idéal pour mesurer des produits chimiques agressifs. Pour les applications d’OEM, d’autres options de montage, y compris des installations multiples, sont disponibles. Les modèles standard sont composés de boîtiers en acier inoxydable 316 ou PEEK et Viton® O-ring.
À l’intérieur du compteur, il y a deux engrenages ovales dentés, dont l’un contient des aimants résistants aux produits chimiques. Le liquide à mesurer circule dans une chambre de mesure, ce qui fait tourner les rapports ovales. Un capteur Hall intégré détecte la vitesse de rotation proportionnelle du flux des rapports à travers la paroi de la chambre. Par ailleurs, la rotation peut être détectée par un capteur Namur ou un interrupteur à roseaux, produisant environ 440 impulsions par litre. La perte de pression qui en résulte est très faible en raison de la géométrie spéciale du rapport. Un excellent comportement de départ permet des mesures proches du débit zéro.
L’OG3 mesure précisément le débit indépendamment des changements de viscosité et de température. L’installation du débitmètre est simple et permet d’économiser de l’espace, car aucun redresseur en amont n’est nécessaire. La sortie du signal est soit une impulsion NPN soit un contact sans tension, permettant une intégration facile avec la plupart des appareils d’affichage ou d’enregistrement électroniques. Cette combinaison de matériaux et de technologies assure un produit de longue durée avec un fonctionnement fiable et précis.
