À DDM Capteurs, nous offrons une large gamme de débitmètrespour toutes les entreprises industrielles et ingénieurs à la recherche d’un fournisseur fiable. Notre débitmètressont idéales pour des mesures précises et se caractérisent par leur haute qualité et leur durabilité.
Les débitmètresNous offrons sont spécialement conçus pour les petits espaces d’installation et les gammes de mesure. Nous nous spécialisons dans le développement et la fabrication de capteurs miniaturisés pour des tâches de mesure complexes.

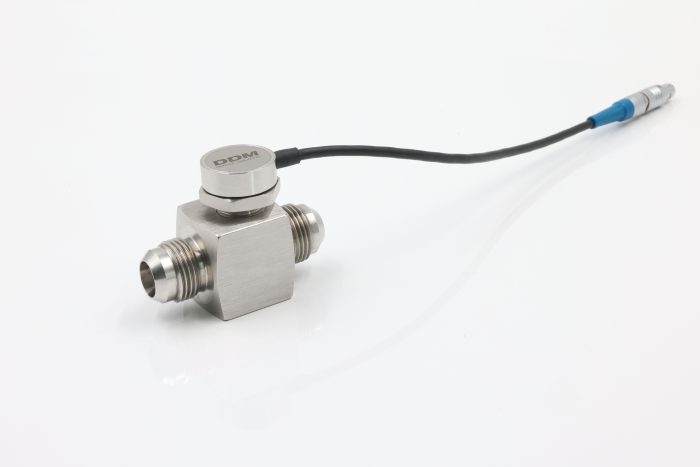

Débitmètre à turbine
Notre débitmètres à turbine fournir des mesures rapides et très précises. Les systèmes auto-développés de mesure de turbine comprennent une turbine de mesure et un ordinateur de débit qui traite les données en temps réel.
excl. 19% VAT plus shipping costs
Fil: AN8 bis AN32; M18 bis M52
Plages de mesure: 0,06 à 1200l/m
Répétabilité: ± 0,025 % de la lecture
Point de mesure de la température: Thermocouple du type T
Fiche technique: pdf | 202 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs
Fil: AN8; AN10; AN12
Plages de mesure: 0,1 à 100 l/m
Répétabilité: ± 0,025 % de la lecture
Support de sonde de température exposé: Thermocouple du type T
Fiche technique: pdf | 314 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs
Connexion du tuyau Ø: 9,8 à 32 mm
Plage de mesure: 0,1 à 350l/min
Répétabilité: ± 0,025 % de la lecture
Support de sonde de température exposé: Thermocouple du type T
Fiche technique: pdf | 314 Ko
excl. 19% VAT plus shipping costs

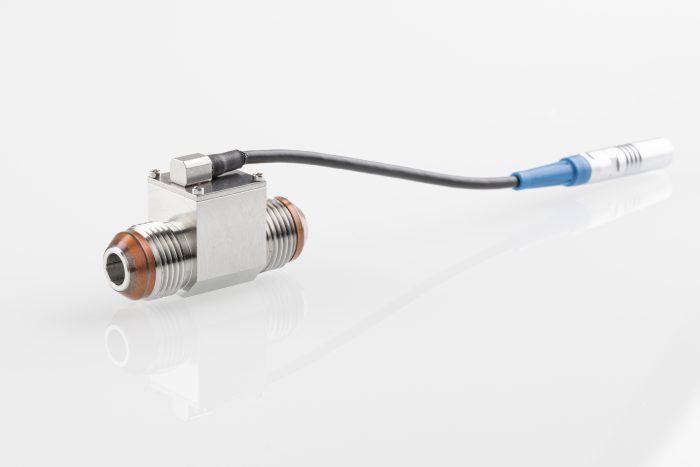

DDM Turbines de débit – innovantes et miniaturisées
Les turbines à débit VCT série comprennent des débits allant de 0,05 à 350 litres par minute. Boisier et rotor sont en acier inoxydable et peu être utilisés jusqu’à 125° C et 25 bars. Les procès de procédé sont traités ou avec des procès de tuyau.
D La géométrie du rotor VCT est encore optimisée et soutenue par un roulement à billets hybrides haute performance. Ces améliorations ont donné lieu à un grand retour et à une excellente réadaptation. La vitesse de la turbine est détectée sans traitement vers le rotor et convertie en une sortie de fréquence TTL commune. Une sonde exposée miniaturisée avant des conférences dynamiques prévoit de la température du milieu de procédé. Les données par défaut de VCT et d’étalonnage sont stockées dans une mémoire de données intégrées. Combiné avec le smart flow computer VCA or VCA-T series, un système de mesure du débit de prise et de lecture fonctionne à haute précision et indépendance de la viscosité du fluide.

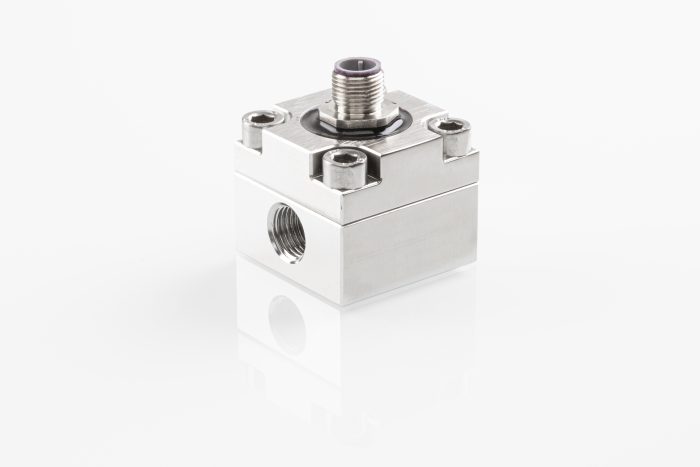

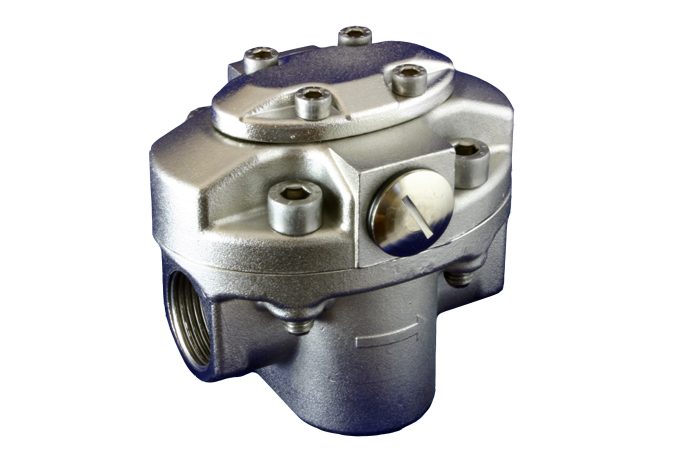

Compteur de vitesse ovale
Notre engrenages ovales sont des compteurs de déplacement positifs qui sont adaptés pour mesure du débit de liquides. Ils sont idéaux pour Huiles de mesure et la manipulation de fluides corrosifs ou agressifs.
excl. 19% VAT plus shipping costs
Connexion: 1/4″ BSP F ou TNP F
Plage de mesure: 0,01 … 1,0l/min à 30cst huile; 0,1 … 1,0l/min avec de l’eau
Répétabilité: ±0,1 %
Produit: Impuls NPN; tension
Gammes de pression: <10bar, <50bar, <400bar, <700bar
Plage de température: -20 – 80°C, -40 – 100°C, -40 – 150°C
Fiche technique: pdf | 619 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs
Connexion: 1/4″ BSP F ou TNP F
Plage de mesure: 0,03 … 4,0l/min à 30cst huile; 0,15 … 4,0l/min avec de l’eau
Répétabilité: ±0,1 %
Produit: Impuls NPN; tension
Gammes de pression: <10bar, <50bar, <400bar, <700bar
Plage de température: -20 – 80°C, -40 – 100°C, -40 – 150°C
Fiche technique: pdf | 523 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs

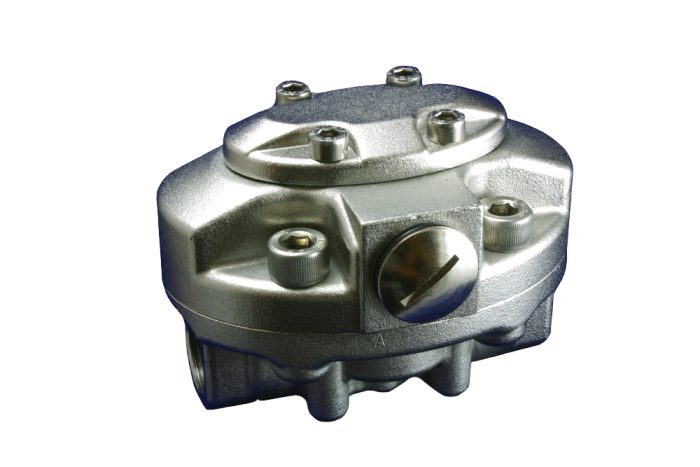

Connexion: 1/2″ BSP F ou TNP F
Plage de mesure: 0,05 … 10,0l/min à 30cst huile; 0,5 … 10,0l/min avec de l’eau
Répétabilité: ±0,1 %
Produit: Impuls NPN; tension
Gammes de pression: <10bar, <50bar, <400bar, <700bar
Plage de température: -20 – 80°C, -40 – 100°C, -40 – 150°C
Fiche technique: pdf | 1 009 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs
Connexion: 3/4″ BSP F ou TNP F
Plage de mesure: 0,25 … 50,01/min à 30cst huile; 2,5 … 50,01/min avec de l’eau
Répétabilité: ±0,1 %
Produit: Impuls NPN; tension
Gammes de pression: <10bar, <50bar, <400bar, <700bar
Plage de température: -20 – 80°C, -40 – 100°C, -40 – 150°C
Fiche technique: pdf | 613 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs
Connexion: 1″ BSP F ou NPT F, R21.50, G1-11
Plage de mesure: 0,5 … 100,0l/min à 30cst huile; 4,0 … 100,0l/min avec de l’eau
Répétabilité: ±0,1 %
Produit: Impuls NPN; tension
Gammes de pression: <10bar, <50bar, <400bar
Plage de température: -20 – 80°C, -40 – 100°C, -40 – 150°C
Fiche technique: pdf | 447 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs

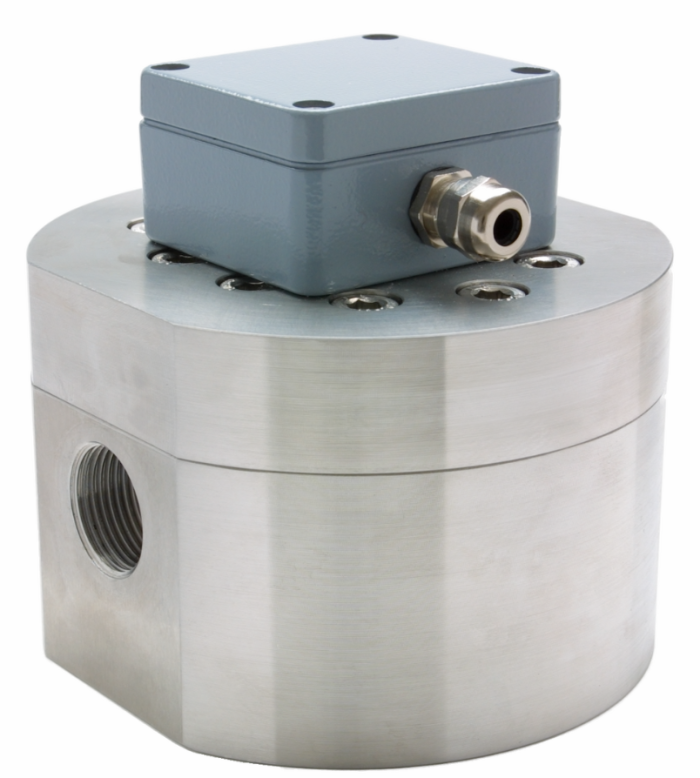

Connexion: 1 1/2″ BSP F ou NPT F
Plage de mesure: 2 … 200l/min à 30cst Öl; 10 … 200l/min avec de l’eau
Répétabilité: ±0,1 %
Produit: Impuls NPN; tension
Gammes de pression: <10bar, <50bar, <400bar,
Plage de température: -20 – 80°C, -40 – 100°C, -40 – 150°C
Fiche technique: pdf | 509 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs

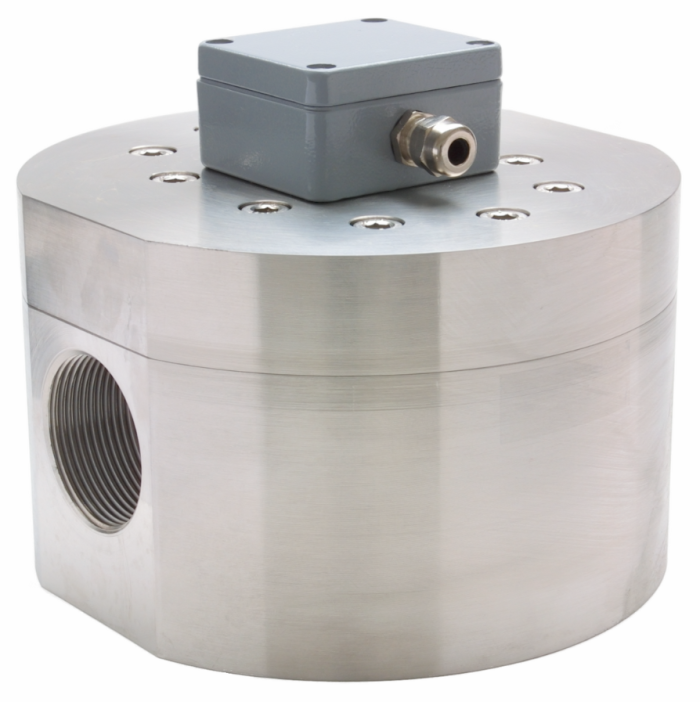

Connexion: 2″ BSP F ou TNP F
Plages de mesure: 5 … 500l/min à 30cst huile; 20 … 500l/min avec de l’eau
Wiederholbarkeit: ±0,1 %
Produit: Impuls NPN; tension
Gammes de pression: <50bar
Plage de température: -20 – 80°C, -40 – 100°C, -40 – 150°C
Fiche technique: pdf | 533 Ko
excl. 19% VAT plus shipping costs
DDM Compteur d’engrenages ovales – Longue durée de service et petit espace requis
Les engrenagemètres ovales de la série OG appartement au groupe de compteurs de déplacement. Les plages de débit peuvent varier entre 0,01 et 500 litres. Les compteurs d’engagements OG sont déterminés à la mesure des fluides tels que water, le liquide de refroidissement, le moteur et le carburant de transmission. À mesurer que le liquide circulaire dans le compteur, une paire d’engrenages ovales est établie de tourner par le flux du liquide. Ces engins montent ensemble & fort une quantité finie de fluide à traverser le compteur. Un capteur Hall protège la rotation des engrenages pour déterminer le volume de liquide déplacé. Plus le débit est rapide, plus les rapports tournent vite. La perte de pression qui en résultat est très facile en raison de la géométrie spéciale des dents. Un excellent comportement de démarrage permet de mesurer jusqu’à près de l’arrêt. Grâce à leur conception, les engrenagemètres ovales mesurant indispensablement des changements de viscosité ou de température des milieux de procédé. L’installation est simple et permet d’économiser de l’espace, voiture ayant droit d’enquête n’est nécessaire.
Débitmètre à ultrasons
Notre débitmètres à ultrasonssont idéales pour des mesures précises du débit en ligne, en particulier pour les petites quantités. Ils fonctionnent sans contact, assurant un faible entretien et peuvent mesurer les fluides de toute viscosité, densité ou conductivité.
excl. 19% VAT plus shipping costs
Connexion: John Guest, BSP, NPT
Plage de mesure: 2 … 500ml/min à 0,1 … 20l/min
Répétabilité: ±0,1 % (25 à 100 % v.MB); ±0,5 % (< 25 v.MB)
Matériau des parties mouillées: PEEK / 316 ; PEEK / Borosilikatglas
Produit: Impulsions (NPN ou PNP); 4 à 20mA; 0 à 10V; 0 à 5V; Affichage
Plage de température: -10 – 60°C, -10 – 110°C
Fiche technique: pdf | 1 Mo
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs
Connexion: tuyau de 1/8 et 1/4″
Plages de mesure: 20 … 1000 ml/min et 100 … 5000 ml/min
Répétabilité: ±0,1 % plus ±0,02 % DSE
Matériau des parties mouillées: Tuyau PFA avec approbation de la FDA
Produit: Impulsions (NPN ou PNP); 4 à 20mA; 0 à 10V; 0 à 5V; Affichage
Plage de température: -10 – 60°C
Fiche technique: pdf | 1 003 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs
Connexion: BSP
Plage de mesure: 2 … 500ml/min à 0,1 … 15l/min
Répétabilité: ±0,1 % +0,005 % DSE
Matériau des parties mouillées: 316 et PEEK
Produit: Impulsions (NPN ou PNP);
Fiche technique: pdf | 372 Ko
Manuel: pdf | 2 Mo
excl. 19% VAT plus shipping costs
DDM Ultrasonic-Flowmètres – précis et entier flexible
Les débitmètres ultrasoniques sont des débitmètres précis pour les liquides. Les La série Atrato des instruments peuvent mesurer les débits de 0,002 à 20 litres par minute. Le tube d’éveil a une surface lisse et ne contient aucun intérieur. Le matériel du tube peut être choisi entre l’acier inoxydable, le regard et le verre. Pour les besoins spéciaux, la série Metraflow est disponible. Il est idéal pour toute application nécessitant un système de mesure vraiment sans contact avec un seul tube PFA approuvé par la FDA comme seul matériel de contact avec le fluide mesuré. Les débits à ultrasons DDM n’ont généralement pas d’intérieur dans le tube d’éveil. Cela permet de mesurer les milieux de haute pureté ainsi que les liquides contaminés. La vitesse du milieu fluide est déterminée par la mesure des temps de transit par ultrasons. Le débit est calculé à partir du diamètre intérieur du tube d’écoute. Cette méthode est indépendante de la pression, de la température, de la conductivité et de la viscosité du fluide. Les débits à ultrasons se caractérisent par une chute de pression, un entretien minimal et une longue durée de vie. Le débit mesuré est disponible via des sorties analogiques ou un écran LCD intégré. Nos ultrasonic flowmeters sont spécialement adaptés aux applications avec l’eau.
Roue de paddle débitmètre
Notre Roue de paddle débitmètres sont idéales pour mesurer avec précision les faibles débits de liquides à faible viscosité. Ils sont une solution efficace pour les applications avec de petits espaces d’installation et sont certifiés NSF afin qu’ils puissent également être utilisés dans l’industrie alimentaire.
excl. 19% VAT plus shipping costs
Connexion du tuyau Ø: 3/8
Plage de mesure: 0,6 – 10 l/min
Répétabilité: 0,1 %
Matériau des parties mouillées: PVDF y compris NSF
Produit: Impulsions (NPN ou PNP)
Plage de température: 0 à 70°C
Fiche technique: pdf | 200 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs
Connexion du tuyau Ø: 8 et 12 m m
Plage de mesure: 0,05… 0,5 l/min à 0,50 … 15,0 l/min
Répétabilité: 0,1 %
Matériau des parties mouillées: PVDF incluant NSF, spécifique au client
Produit: Impulsions (NPN ou PNP)
Plage de température: -25 … 60°C ou -25 … 125°C
Fiche technique: pdf | 406 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs
Connexion: FBSP 1/4″, FNPT 1/4
Plage de mesure: 0,05… 0,5 l/min à 0,50 … 15,0 l/min
Répétabilité: 0,1 %
Matériau des parties mouillées: PVDF ou acier inoxydable
Produit: Impulsions (NPN ou PNP)
Plage de température: -25 … 60°C ou -25 … 125°C
Fiche technique: pdf | 348 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs
Connexion: 1/2″ BSPF
Plage de mesure: 0,05… 0,5 l/min à 2,0 … 30,0 l/min
Répétabilité: 0,1 %
Matériau des pièces mouillées en contact avec les milieux: PVDF ou acier inoxydable
Produit: Impulsions (NPN ou PNP)
Plage de température: -25 … 60°C ou -25 … 125°C
Fiche technique: pdf | 366 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs
Connexion: Tuyau de 8 mm et 13 mm; 1⁄4=1 jusqu’à 1=1
Plage de mesure: 0,02 l/min jusqu’à 160,0 l/min
Répétabilité: 0,1 %
Matériau des parties mouillées: PVDF, PVC, laiton ou acier inoxydable
Produit: Impulsions
Plage de température: -10 à 80°C

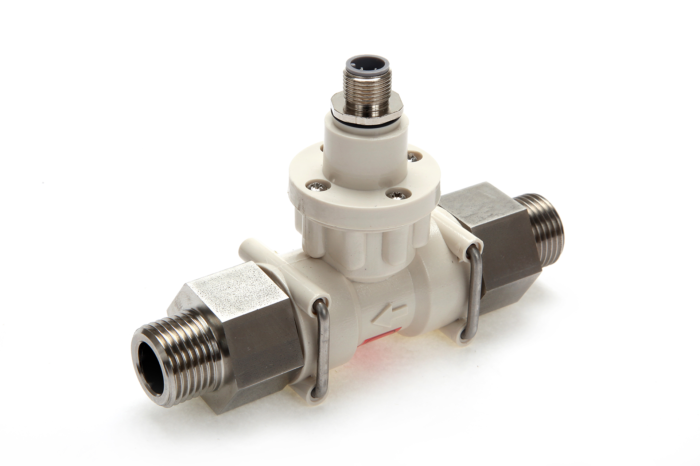

Fiche technique FT2 optique: pdf | 238 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs
Connexion: Tuyau de 8 mm et 13 mm; 1⁄4=1 jusqu’à 1=1
Plage de mesure: 0,5 l/min à 160,0 l/min
Répétabilité: 0,1 %
Matériau des parties mouillées: PVDF, PVC, laiton ou acier inoxydable
Produit: Impulsions
Plage de température: -15 jusqu’à 125°C
Fiche technique FT2 effet hall: pdf | 245 Ko
excl. 19% VAT plus shipping costs

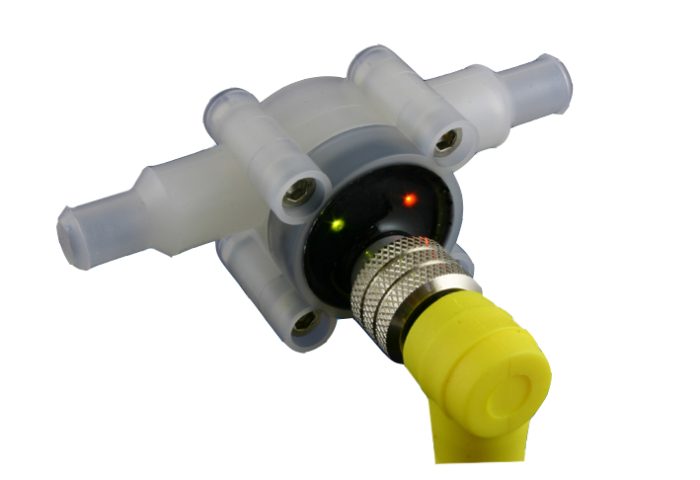

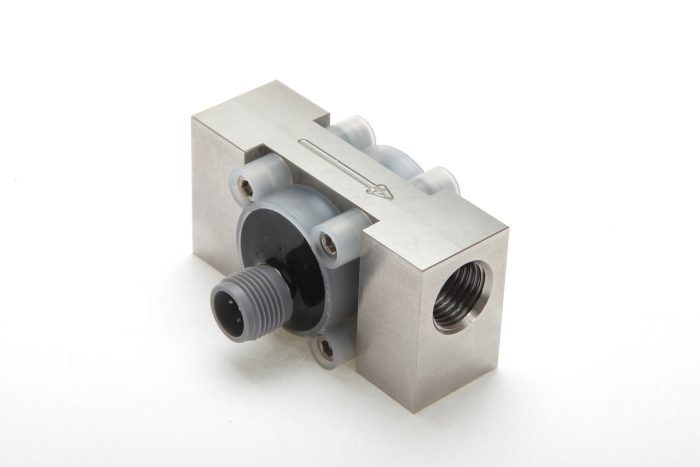

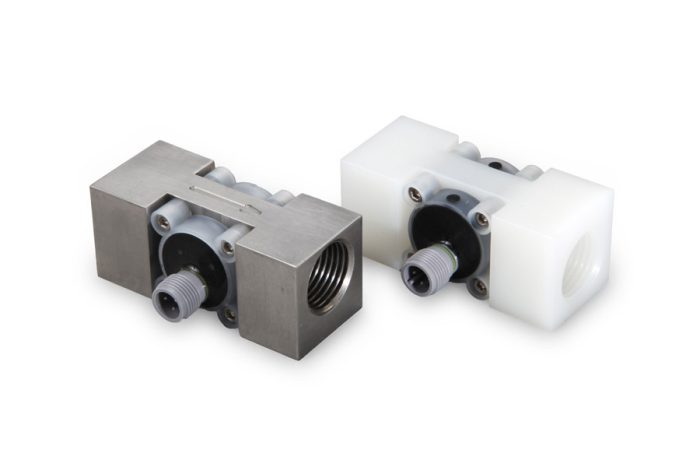

DDM Débitmètres de roule Pelton – petits et optimisés par les couts
La série 800 est certifiée NSF pour les applications alimentaires et boissons. L’excellente résistance chimique, même pour l’eau ultra pure, est due aux composants non métalliques mutuels.
Pour une utilisation à haute pression, des bois métalliques sont disponibles pour les séries 900 et 1000. Ils sont équipés d’un bois en acier inoxydable qui peut être utilisé jusqu’à une pression de ligne de 40bar.
Affichages et accessoires
Nous offrons une sélection de présentoirs et accessoires qui complètent parfaitement nos débitmètres.
excl. 19% VAT plus shipping costs

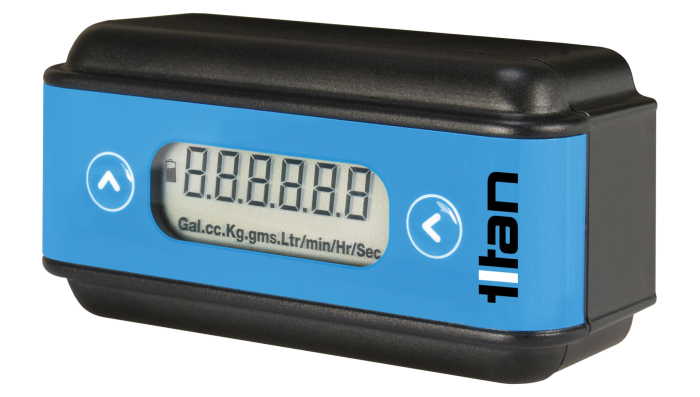

Affichage LCD: débit courant et débit total
Unités possibles: Gale – cc – kg – gms – Autres Hr
Alimentation électrique: Batterie de 5 à 24 Vdc ou AA
Classe de protection: IP64
Fiche technique Pulsit solo: pdf | 1 005 Ko
excl. 19% VAT plus shipping costs

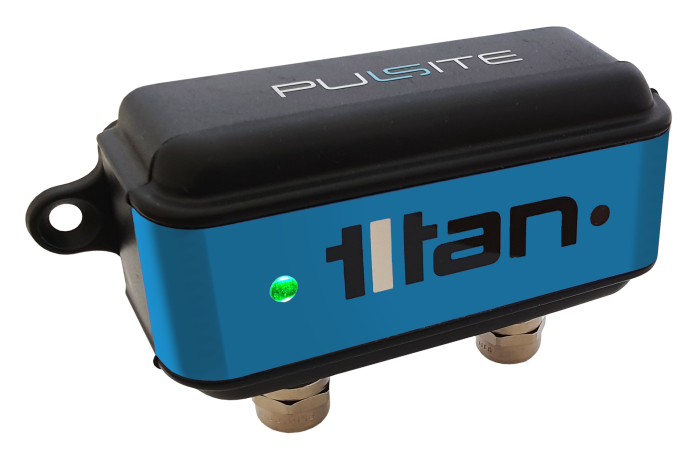

excl. 19% VAT plus shipping costs
Linéarisation: Les points d’étalonnage du débitmètre peuvent être stockés
Entrée du signal: Commutateur d’impulsions ou de roseaux
Temps de réponse: à partir de 100ms
Sorties d’alarme de débit: alarmes élevées et basses programmables
Plage de température de fonctionnement: 0 – 65°C
Classe de protection: IP64
Fiche technique Pulsit Link: pdf | 490 Ko
excl. 19% VAT plus shipping costs
Affichages et convertisseurs pour débitmètres – polyvalents et conviviaux
L’écran Pulsite Solo et le convertisseur Pulsite Link sont des instruments programmables qui offrent polyvalence et facilité d’utilisation. Ils constituent un complément précis pour les compteurs courant flowmeters tels que oval les compteurs d’engrenages, ultrasonic flowmeters et Impellermeters.
Mesure du débit pour des applications exigeantes
Notre débitmètresconviennent à un large éventail d’applications, notamment:
- Industrie automobile: essais routiers, gestion thermique, essais de batterie, mesure de l’eau de refroidissement, de la consommation de carburant et d’huile, ainsi que la mesure des fluides de nettoyage dans des conditions extrêmes (-40 à 150°C).
- Aéronautique: bancs d’essai pour moteurs, mesure de la consommation de kérosène et de diesel, mesure des lubrifiants et des huiles d’engrenage ainsi que des réfrigérants.
- Technologie et chars de défense: mesure de la consommation de diesel et de kérosène, mesure de lubrification, de transmission et d’huiles hydrauliques ainsi que des réfrigérants.
- Technologie de laboratoire et de mesure: Mesure de l’eau FE/déminéralisée, mesure des milieux agressifs et intégration simple dans les systèmes locaux.
- Technologie des procédés: Dosage de très petites quantités et de concentrés de nettoyage.
- Industrie alimentaire: Posologie de concentrés avec approbation NSF.
- Secteur médical: Dose d’eau FE et de concentrés de matières actives.
Notre débitmètrespeut mesurer divers médias, notamment:
- Liquides comme l’eau
- Refroidisseur
- Huile de moteur et d’engrenage
- Carburant
- Concentrés de nettoyage
Données de base de nos débitmètres
Nous offrons différents types de débitmètres qui peuvent être adaptés individuellement à vos applications. Notre débitmètressont caractérisés en particulier par les caractéristiques suivantes et la configuration flexible.
| Fonctionnalité | Désignation des marchandises |
| Débits | 0,002 – 1200 l/min |
| Matériaux d’étanchéité | Matériaux d’étanchéité: Viton, EPDM, Nitrile, Silicone, Kalrez |
| Connexion du processus | Selon le modèle, il existe une sélection de connexions de processus appropriées |
| Signal de sortie | Signalisations impulsionnelles, analogiques et numériques |
| Matériel en contact avec les médias | PEEK, acier inoxydable, élastomères |
| Plage de température | Température de fonctionnement: -40°C à 150°C (facultatif jusqu’à 200°C) |
| Classes de protection | IP54 et IP63 |
| Certificats et agréments | FDA, NSF, ATEX |
| Taille | Design compact: Idéal pour les petits espaces d’installation |
Pré-étalonnage et prêt à une utilisation immédiate
Notre débitmètressont étalonnés et prêts à être utilisés immédiatement. Grâce à un travail de haute qualité, nos appareils sont très durables et peu entretenus.
Débitmètres sur mesure pour répondre à vos besoins
Nous offrons également la possibilité de développer débitmètres personnalisésqui répondent à vos exigences spécifiques. La personnalisation est une de nos passions. Notre équipe attend avec impatience votre demande.
Consultez nos experts pour des solutions de débitmètres personnalisées
Contactez-nous pour obtenir des conseils sur nos compteurs et trouver une solution personnalisée pour vos besoins individuels.
