Débitmètre à turbine FLT - haute pression

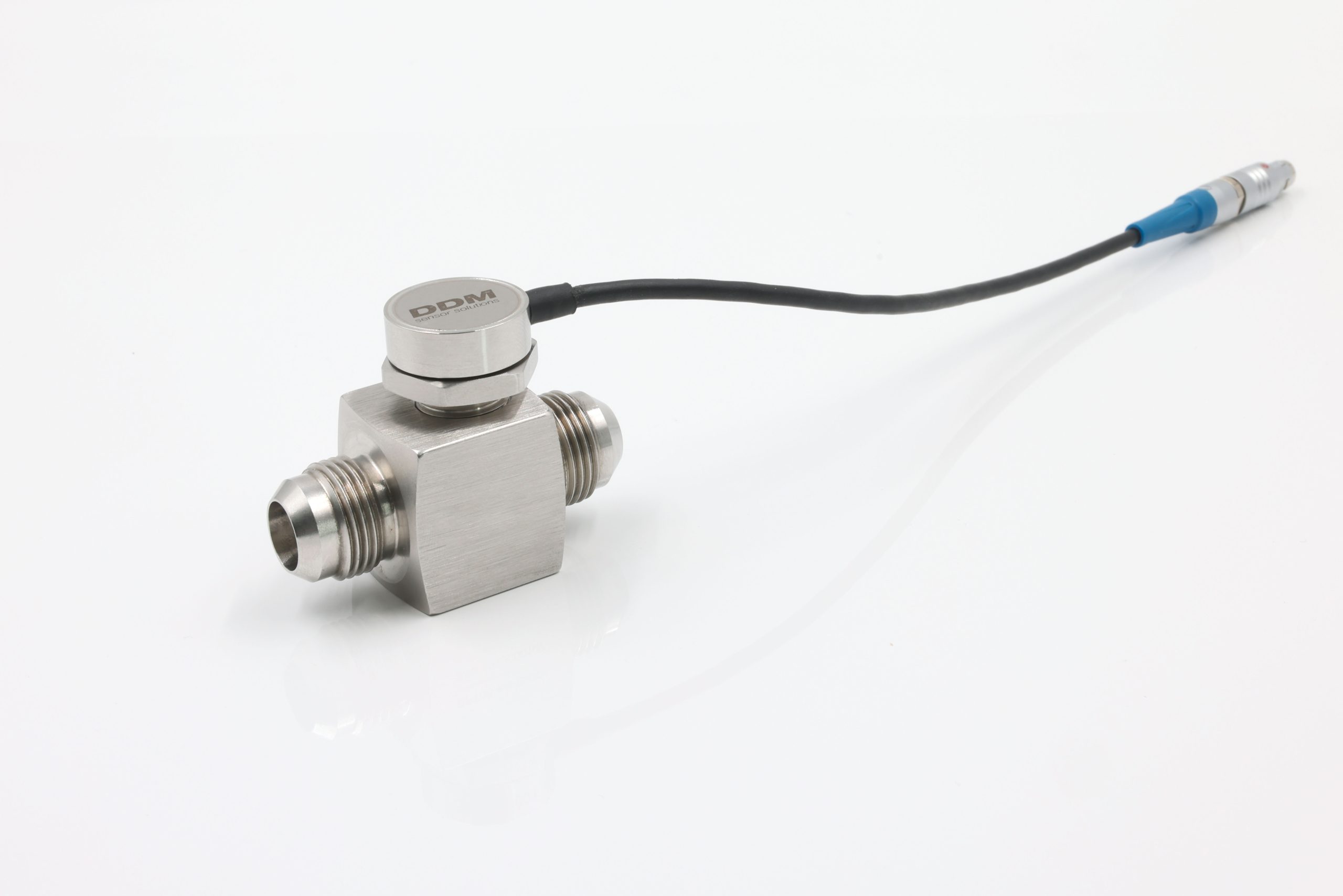

Turbine à débitmètre haute pression – FLT

Sortie d'impulsions calibrées (TTL)

Haute pression jusqu'à 500 bar

Mémoire d'identification

Modèle

Plage de mesure

Connecteur de processus

Demande individuelle

Votre configuration spécifique n'est pas répertoriée, vous recherchez une solution spéciale ou vous avez besoin de grandes quantités ? Notre équipe se réjouit de votre demande individuelle.

Veuillez nous écrire.

Description fonctionnelle

La géométrie du rotor VCT est encore optimisée et soutenue par un roulement à billes hybride haute performance. Ces améliorations ont donné lieu à un grand déclin et à une excellente épéatabilité. La vitesse de la turbine est détectée sans traînée vers le rotor et convertie en une sortie de fréquence TTL commune. Un capteur de température intégré dynamiquement dans le décapage mesure la température du milieu. Les paramètres de turbine et les données d’étalonnage sont stockés dans une mémoire intégrée. La série FLT est conçue pour des pressions de fonctionnement allant jusqu’à 500 bars. En combinaison avec les ordinateurs de flux intelligents de la série VCA et VCA-T, des systèmes de mesure du débit autoparamétrisants sont créés, fonctionnant avec la correction de linéarité et l’indépendance de viscosité.

Détails du produit

FilAN8 bis AN32; M18 bis M52

Plages de mesure0,06 à 1200l/m

Répétabilité± 0,025 % de la lecture

Point de mesure de la températureThermocouple du type T

Plage de température

Moyenne-40 à +150°C

Environnement-40 à +125°C

Signal de sortie

Fréquence des turbinesnombre maximal 2 kHz (TTL)

Dimensions

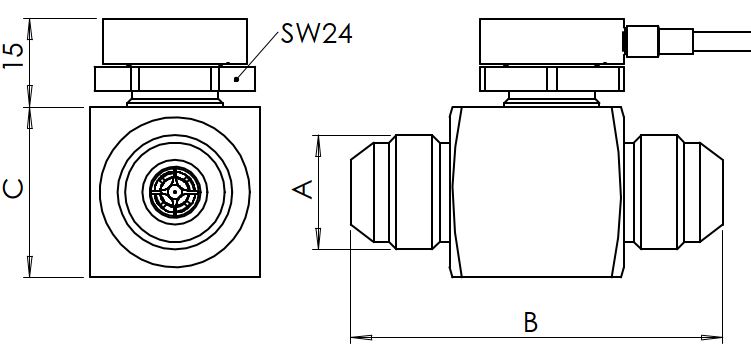

Außenabmessungen der Hochdruck - Messturbinen FLT | External dimensions of the FLT high-pressure measuring turbines

Type	Plage de mesure		Nominal	Anneau de coupe Ermeto (EO) DIN 3861				Fil en AN – 37° Feu ISO 8434-2
	min.	nombre maximal.		A	B	C	EO	A	B	C
	[Lit./Min.]	[Lit./Min.]		[mm]	[mm]	[mm]			[mm]	[mm]
FLT2-8	0,06	5	3/8"	M18x1,5	55	27,4	10-S	AN8 / 3⁄4	62	27,4
FLT4-8	0,1	10	1/2"	M18x1,5	55	27,4	10-S	AN8 / 3⁄4	62	27,4
FLT6-8	0,2	20	1/2"	M20x1,5	55	27,4	12-S	AN8 / 3⁄4	62	27,4
FLT8-8	0,3	30	1/2"	M22x1,5	55	27,4	14-S	AN8 / 3⁄4	62	27,4
FLT-10	0,6	60	5/8"	M24x1,5	62	32	20-S	AN10 / 7/8 -14UNJF	69	32
FLT-12	1,0	100	3/4"	M30x2,0	75	37	20-S	AN12 / 1-1/16	83	37
FLT-16	2	250	1"	M36x2,0	85	41	28-L	AN16 / 1-5/16	91	41
FLT-20	3	350	1 1/4"	M52x2,0	100	Annexe	38-S	AN20 / 1-5/8	103	Annexe
FLT-24	5	550	1 1/2"	- Oui	- Oui	- Oui	- Oui	AN24 / 1-7/8	117	57
FLT-32	9	1200	2"	- Oui	- Oui	- Oui	- Oui	AN32 / 2-1/2 -12UJ	154	70

Downloads

Fiche technique pdf | 202 Ko
