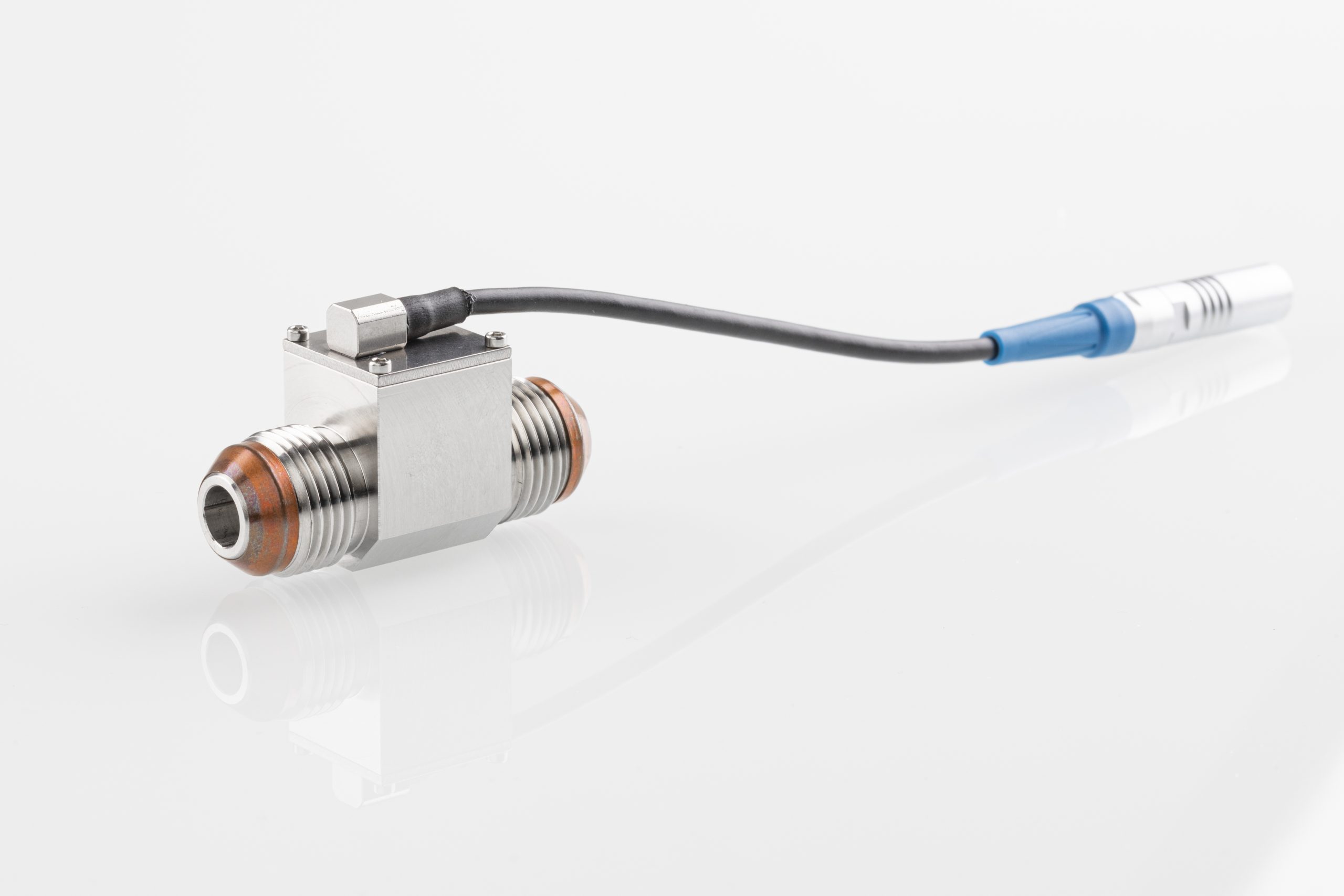

turbine flow meter threaded Connection Messturbine Gewindeanschluss-VCT-AN

Raccordement fileté du débitmètre à turbine – VCT-AN

Sortie d'impulsions calibrées (TTL)

Support de sonde de température exposé

Mémoire d'identification

Modèle

VCT-AN

Plage de mesure

Connecteur de processus

Fil

Plage de mesure étalonnée [l/min]

Y compris correction de viscosité

Y compris correction de viscosité

Demande individuelle

Votre configuration spécifique n'est pas répertoriée, vous recherchez une solution spéciale ou vous avez besoin de grandes quantités ? Notre équipe se réjouit de votre demande individuelle.

Veuillez nous écrire.

Description fonctionnelle

La géométrie du rotor VCT est encore optimisée et soutenue par un roulement à billes hybride haute performance. Ces améliorations ont donné lieu à un grand renversement et à une excellente répétabilité. La vitesse de la turbine est détectée sans traînée vers le rotor et convertie en une sortie de fréquence TTL commune. Une sonde exposée miniaturisée prend des lectures dynamiques précises de la température du milieu de procédé. Les données par défaut de VCT et d’étalonnage sont stockées dans une mémoire de données intégrée. Combiné avec l’ordinateur à flux intelligent VCA ou la série VCA-T, un système de prise et de lecture à faible mesure fonctionne à haute précision et indépendamment de la viscosité fluide.

Détails du produit

FilAN8; AN10; AN12

Plages de mesure0,1 à 100 l/m

Répétabilité± 0,025 % de la lecture

Support de sonde de température exposéThermocouple du type T

Plage de température

Moyenne-40 à +150°C

Environnement-40 à +125°C

Signal de sortie

Fréquence des turbinesnombre maximal 2 kHz (TTL)

Dimensions

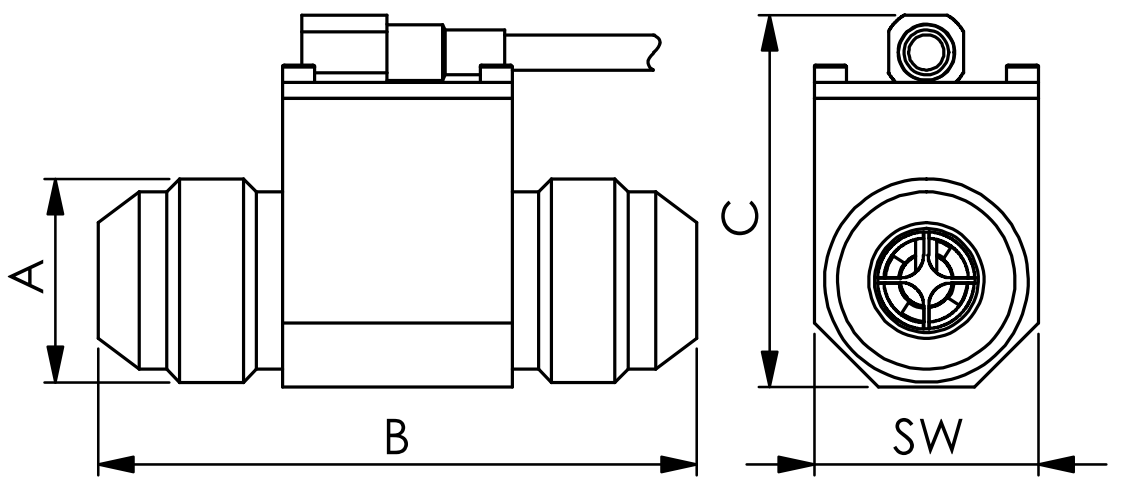

Dimension Turbine Flow Meter Threaded Connection Messturbine Gewindeanschluss Vct An

Type	Ø intérieur	Plage de mesure		Un fil				SUD-OUEST	Filtre
		min.	nombre maximal.	A	B	C	Masse
VCT-AN	[mm]	[Lit./Min.]	[Lit./Min.]	[mm]	[mm]	[mm]	[g]	[mm]	[mm]
0005	6,8	0,05	5	AN8	Annexe	35	140	21	10
0010	6,8	0,1	10	AN8	Annexe	35	140	21	10
0020	7,9	0,2	20	AN8	Annexe	35	140	21	10
0030	9,9	0,3	30	AN8	Annexe	35	140	21	10
0060	12,3	0,6	60	A10	69	38	190	21	10
0100	15,5	1,0	100	ANNEXE	80	43	280	21	10

Downloads

Fiche technique pdf | 314 Ko
