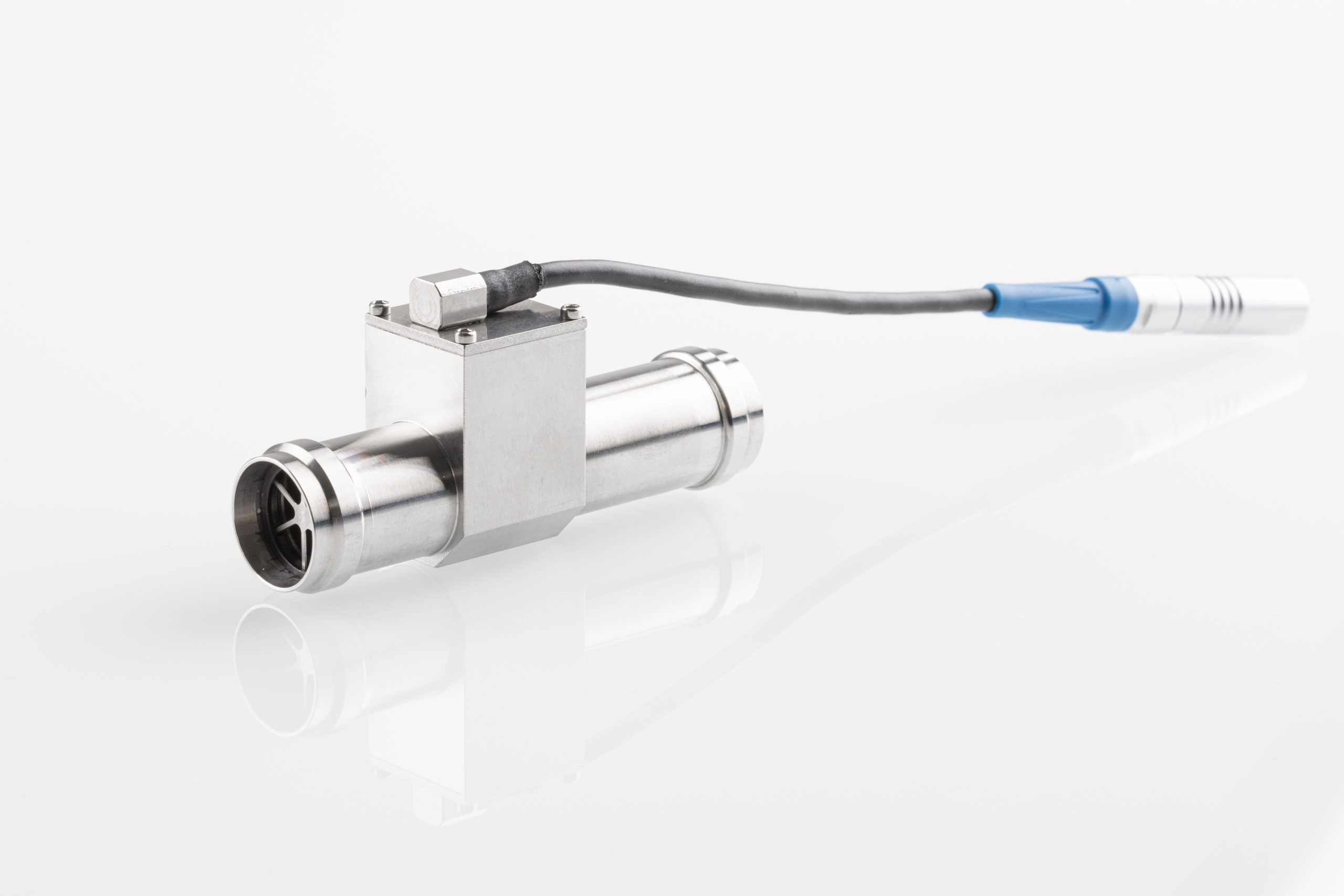

Hose barbed connection Messturbinen Schlauchanschluss-VCT

Tuyau de débitmètre de turbine raccord barbelé – VCT-HB

Sortie calibrée à haut niveau (TTL)
Sortie calibrée à haut niveau (TTL)
Support de sonde de température exposé
Support de sonde de température exposé
Mémoire d'identification
Mémoire d'identification
Modèle

VCT-HB

Plage de mesure
Connecteur de processus

tuyau barbé

Plage de mesure étalonnée
Y compris correction de viscosité

Demande individuelle

Votre configuration spécifique n'est pas répertoriée, vous recherchez une solution spéciale ou vous avez besoin de grandes quantités ? Notre équipe se réjouit de votre demande individuelle.

Veuillez nous écrire.

Description fonctionnelle

De nouvelles pales de rotor VCT conçues fonctionnent sur un roulement à billes hybride haute performance. Par conséquent, les compteurs de turbines VCT fournissent une chute de basse pression, un grand rapport de refus une excellente répétabilité. Une sonde de température exposée à un milieu itégré prend des mesures même sur des changements de température dynamiques. Les sondes de turbine et de température par défaut sont stockées dans une mémoire. La vitesse du rotor est décalée sans glisser et convertie en une sortie d’impulsion TTL de haut niveau. Avec un ordinateur de flux VCA intelligent, l’ensemble du système se configurera automatiquement et fournira une sortie analogique pour le débit et la température des médias. Les signaux de sortie sont linéarisés et compensés pour les changements de viscosité des fluides.

Détails du produit

Connexion du tuyau Ø9,8 à 32 mm
Plage de mesure0,1 à 350l/min
Répétabilité± 0,025 % de la lecture
Support de sonde de température exposéThermocouple du type T

Plage de température

Moyenne-40 à +150°C
Environnement-40 à +125°C

Signal de sortie

Fréquence des turbinesnombre maximal 2 kHz (TTL)

Dimensions

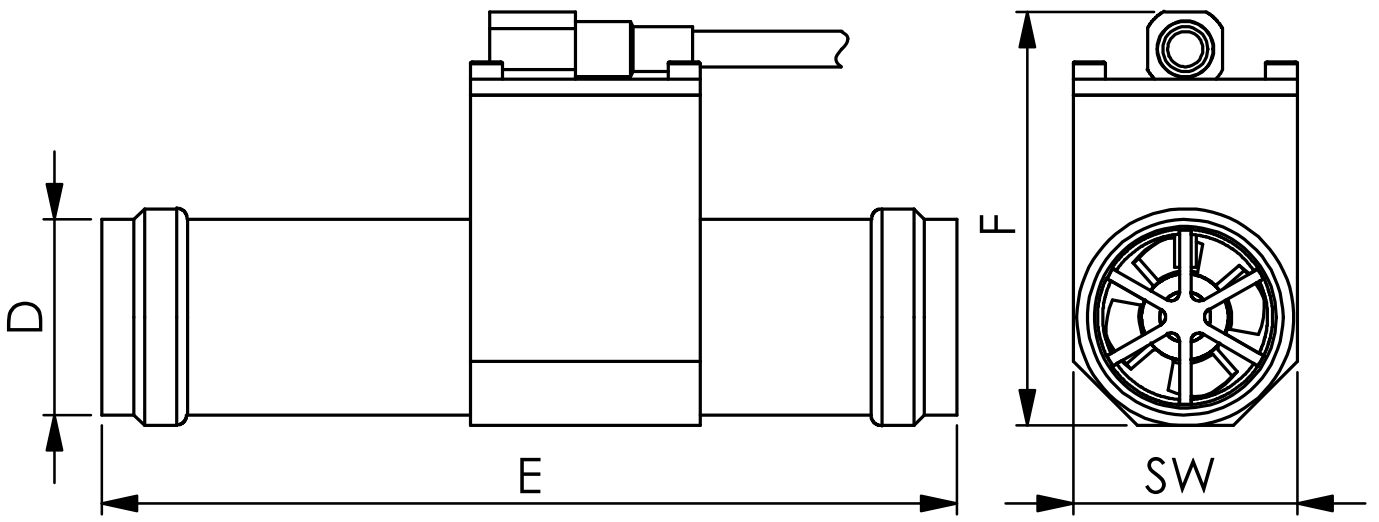

Dimension Hose Barbed Connection Messturbinen Mit Schlauchanschluss Vct
TypeØ intérieurPlage de mesureConnexion du tuyauo Connexion du tuyauSUD-OUESTFiltre
min.nombre maximal.DEFMasse
VCT[mm][Lit./Min.][Lit./Min.][mm][mm][mm][g][mm][μm]
00056,80,0559,9Annexe29,9852110
00106,80,1109,8Annexe29,9852110
00207,90,22012,0Annexe31,61002110
00309,90,33013,0Annexe33,01052110
006012,30,66015,46935,51302110
010015,51,010018,38039,01402110
025021,42,025025,09645,02102720
035027,43,035032,010848,52603220
