Les débitmètres à ultrasons permettent une mesure fiable et précise du débit pour de petites quantités. Ils sont adaptés aux travaux de développement des ingénieurs ainsi qu’aux tâches de mesure exigeantes dans un large éventail d’entreprises et de secteurs industriels, tels que les industries chimique, pharmaceutique et alimentaire.
Les débitmètres à ultrasons DDM sont très précis, faciles à installer et sans entretien, ce qui les rend polyvalents pour diverses applications.
Avantages de nos débitmètres ultrasoniques en un coup d’oeil
DDM CapteursLes débitmètres ultrasoniques offrent de multiples avantages, fournissant des résultats de mesure précis, optimisant les processus et augmentant l’efficacité :
- Précision et fiabilité: La technologie brevetée “Time-of-Flight” permet des mesures précises et stables, même à des débits aussi bas que 2 ml/min. Un rapport signal-bruit exceptionnel jusqu’à 3000:1 garantit une condition de zéro stable et minimise les erreurs de mesure.
- Large gamme de mesures – flexibilité pour des applications polyvalentes: Nos débitmètres ultrasoniques impressionnent avec leur plage de mesure exceptionnellement grande de 0,002 à 20 l/min. Cette polyvalence permet des mesures précises à des débits minimaux et à des débits plus élevés, idéales pour une large gamme d’applications industrielles.
- Installation et entretien sans effort: Les capteurs suivent un principe de « plug-and-play », ne nécessitant que des sections d’entrée courtes. Comme ils n’ont pas de pièces mobiles, ils sont sans entretien et ont une longue durée de vie.
Dans notre guide pratique des débitmètres à ultrasons pour petites quantités, vous trouverez beaucoup plus de détails sur les domaines d’application, les caractéristiques spéciales, la technologie “temps de vol” et l’installation et la maintenance.
excl. 19% VAT plus shipping costs

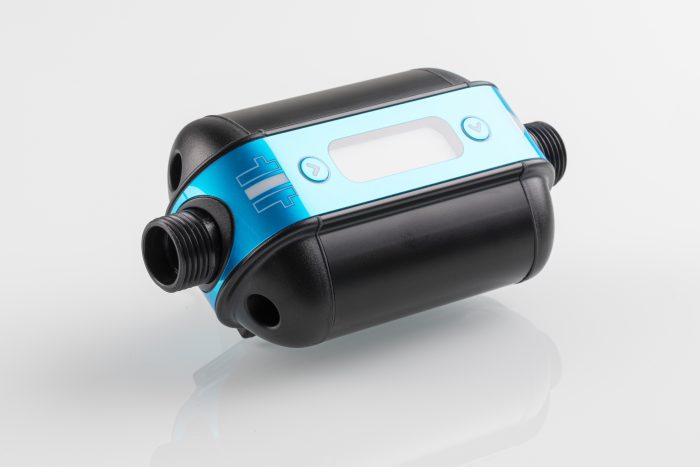

Connexion: John Guest, BSP, NPT
Plage de mesure: 2 … 500ml/min à 0,1 … 20l/min
Répétabilité: ±0,1 % (25 à 100 % v.MB); ±0,5 % (< 25 v.MB)
Matériau des parties mouillées: PEEK / 316 ; PEEK / Borosilikatglas
Produit: Impulsions (NPN ou PNP); 4 à 20mA; 0 à 10V; 0 à 5V; Affichage
Plage de température: -10 – 60°C, -10 – 110°C
Fiche technique: pdf | 1 Mo
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs

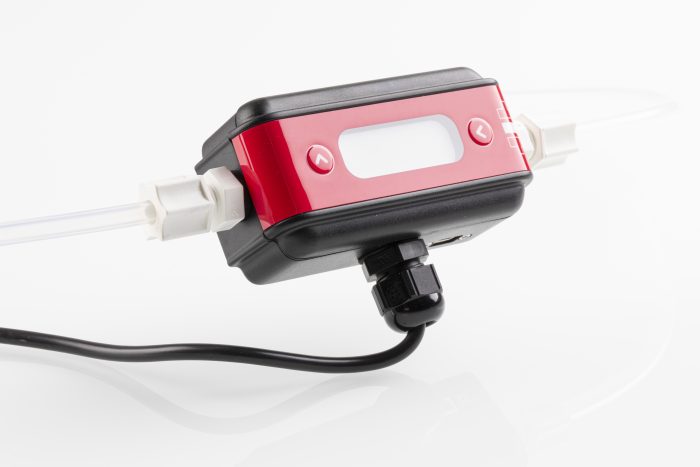

Connexion: tuyau de 1/8 et 1/4″
Plages de mesure: 20 … 1000 ml/min et 100 … 5000 ml/min
Répétabilité: ±0,1 % plus ±0,02 % DSE
Matériau des parties mouillées: Tuyau PFA avec approbation de la FDA
Produit: Impulsions (NPN ou PNP); 4 à 20mA; 0 à 10V; 0 à 5V; Affichage
Plage de température: -10 – 60°C
Fiche technique: pdf | 1 003 Ko
excl. 19% VAT plus shipping costs
excl. 19% VAT plus shipping costs

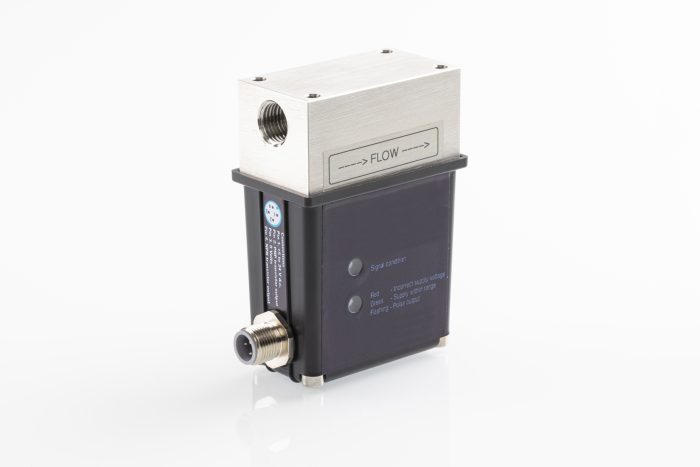

Connexion: BSP
Plage de mesure: 2 … 500ml/min à 0,1 … 15l/min
Répétabilité: ±0,1 % +0,005 % DSE
Matériau des parties mouillées: 316 et PEEK
Produit: Impulsions (NPN ou PNP);
Fiche technique: pdf | 372 Ko
Manuel: pdf | 2 Mo
excl. 19% VAT plus shipping costs
DDM guide pratique des débitmètres à ultrasons pour petites quantités
Zones d’application des débitmètres à ultrasons
Les débitmètres à ultrasons sont utilisés dans plusieurs industries pour une mesure précise du débit, notamment:
- Industrie chimique: Dans l’industrie chimique, où les milieux agressifs, les pressions élevées et les températures extrêmes sont courants, les débitmètres ultrasoniques offrent une solution optimale. DDM Capteurs propose des modèles avec des matériaux robustes tels que PEEK ou verre borosilicate et des classes de protection élevées qui répondent à ces exigences.
- Industrie pharmaceutique: L’industrie pharmaceutique exige une stérilité stricte, une validation et des normes d’hygiène élevées, que les débitmètres ultrasoniques de DDM soutiennent efficacement. Produits DDM Capteurs offrir des solutions optimales ici. Les modèles spéciaux sont certifiés pour des applications hygiéniques et assurent une mesure de débit sûre et fiable.
- Industrie alimentaire: Les débitmètres à ultrasons pour l’industrie alimentaire doivent respecter les règlements alimentaires pertinents comme la FDA et la NSF. DDM propose une gamme de produits qui permettent de mesurer avec précision les débits de production et de transformation alimentaires.
Données de base du débitmètre à ultrasons
| Spécifications | Détails |
| Débits | 0,002 – 20 l/min |
| Matériaux d’étanchéité | Viton, EPDM, Nitrile, Silicone, Kalrez |
| Connexion du processus | 1/4″ Femme, 1/2″ BSP PEEK, 3/8″ John Guest, 1/2″ NPT 316 acier inoxydable, 1/2″ BSP 316 acier inoxydable |
| Signal de sortie | Pulse (linéarisée), analogique (0 à 5 VDC/ 0 à 10VDC / 4 à 20mA) Affichage et ASCII |
| Matériel en contact avec les médias | PEEK, en acier inoxydable ou en verre borosilicate, élastomères |
| Plages de température | -10 à 60°C, -10 à 110°C |
| Classes de protection | IP54, IP63 |
| Précision de mesure | Linéarité: ±1,0 % v.MW, ±0,5 % v.MB; Répétabilité: ±0,1 % (25 à 100% v.MB); ±0,5 % (< 25 v.MB) |
| Diamètre du tuyau | Tuyau 1⁄2″ ainsi que tuyau 1/8″ et 1⁄4″ |
| Durée de vie | plusieurs années |
Mesure du débit ultrasonore avec une précision maximale grâce à la technologie “time-of-flight”
Le cœur de la mesure du débit ultrasonore est la technologie Time-of-Flight. Il est basé sur la mesure précise du temps de transit des ondes ultrasoniques qui sont envoyées dans et contre la direction d’écoulement à travers le milieu mesuré. La différence de temps de transit est directement proportionnelle à la vitesse d’écoulement.
Avantages de la technologie “Time-of-Flight” :
- Haute précision de mesure et reproductibilité: La mesure précise du temps dans la gamme nanoseconde permet d’obtenir une précision de mesure et une reproductibilité élevées, même dans des conditions fluctuantes.
- Résistant aux chocs de pression, aux vibrations et aux contaminants : La mesure sans contact rend les capteurs insensibles aux chocs de pression, aux vibrations et aux particules de saleté dans le milieu.
- Indépendance par rapport aux propriétés moyennes: Comme la mesure est basée sur le temps de transit des ondes ultrasoniques, elle est indépendante des propriétés du milieu telles que la viscosité, la densité et la conductivité.
Particularités des modèles Atrato
- Cristaux piézoélectriques: Des cristaux piézoélectriques de haute qualité génèrent des ondes ultrasoniques précises et symétriques pour une qualité de signal optimale.
- Longueur d’onde optimisée: La longueur d’onde des signaux ultrasoniques est parfaitement adaptée à la plage de mesure afin de minimiser les interférences et les réflexions.
- Rapport signal/bruit élevé: Assure un point zéro stable et des mesures précises même à des débits minimaux.
- Immunité aux variations de nombre de Reynolds : La technologie Atrato reste stable même dans des conditions d’écoulement turbulent.
- Bonne performance avec une viscosité élevée: Les capteurs Atrato fonctionnent bien même avec une viscosité élevée du milieu mesuré.
Installation et entretien – simple et simple
Installer et maintenir les débitmètres ultrasoniques de DDM est simple et sans tracas:
- Plug-and-play: Il suffit d’insérer les capteurs dans le pipeline, et ils sont instantanément opérationnels.
- Sections d’entrée courtes: Grâce à la technologie optimisée des capteurs et au traitement des signaux, seules de courtes distances d’entrée sont nécessaires, ce qui simplifie l’installation et permet d’économiser de l’espace.
- Sans entretien: Comme les capteurs n’ont pas de pièces mobiles, ils sont sans entretien et ont une longue durée de vie.
Notre service pour les débitmètres à ultrasons
DDM Capteurs offre des services complets pour les débitmètres à ultrasons:
- Service d’étalonnage: L’étalonnage régulier des capteurs assure une précision de mesure à long terme. Nous offrons des calibrages professionnels avec traçabilité aux normes nationales.
- Débitmètres à ultrasons individuels: Nous développons des débitmètres ultrasoniques personnalisés pour des tâches de mesure spécifiques au client. Nous accompagnons nos clients depuis la consultation initiale jusqu’au développement du capteur optimal.
Consultation d’experts – Trouvez le débitmètre ultrasonore idéal pour votre application!
Notre équipe d’experts attend avec impatience vos demandes et sera heureuse de vous fournir des conseils complets et individuels. Nous trouverons le débitmètre ultrasonore parfait pour votre application et vous aiderons à optimiser vos processus.
