Paramètre des ordinateurs à débit VCA(-T) et des turbines VCT – Interface diagnostique

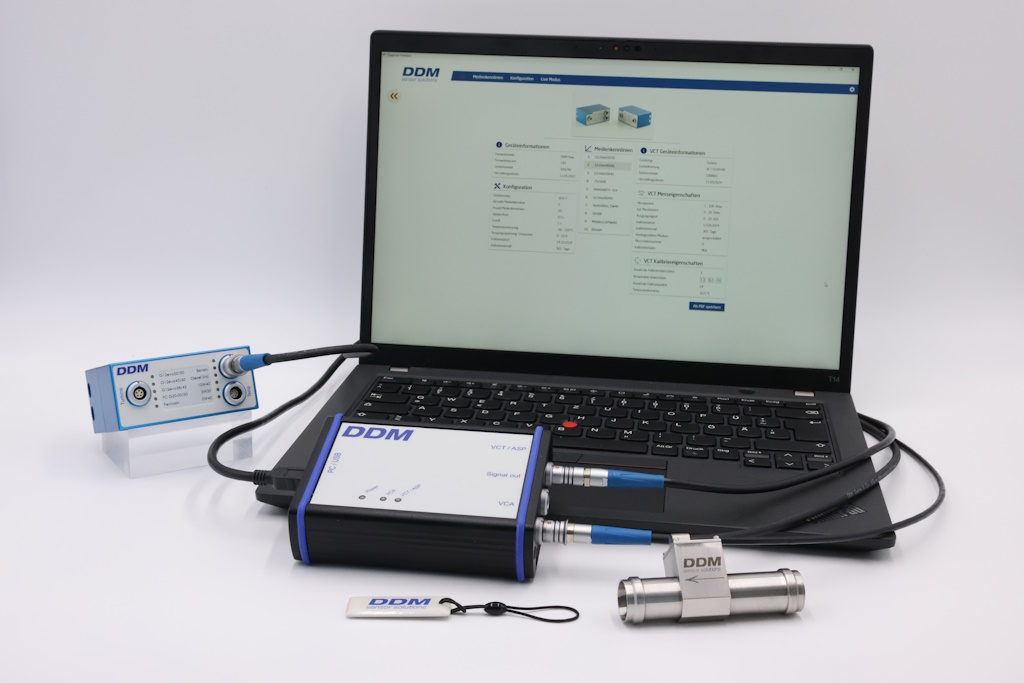

L’interface de diagnostic est un outil complet pour configurer, calibrer et diagnostiquer les calculateurs de débit VCA/VCA-T et les turbines VCT connectées. Il permet aux utilisateurs de lire les informations de l’appareil, de gérer les caractéristiques des médias, de visualiser les données en temps réel et de créer des paramètres individuels.

Principales fonctions

Informations et aperçu de l’appareil

• Affichage des noms de firmware, des versions de firmware, des numéros de série et des données de fabrication des appareils.
• Affichage des paramètres de configuration tels que la vitesse de mise à jour, la valeur de coupure, la mesure de température et la plage de tension de sortie.
• Aperçu des caractéristiques des médias stockés et de la sélection actuelle des médias.

Gestion des courbes caractéristiques des médias

• Création, édition et gestion d’un maximum de 10 caractéristiques individuelles des médias.
• Importer et exporter les caractéristiques des médias en tant que fichier CSV pour un simple transfert de données entre les appareils.
• Affichage graphique des courbes caractéristiques avec possibilité d’édition interactive pour des ajustements précis.

Paramètres de configuration

• Réglage des réglages de l’appareil tels que la vitesse de mise à jour, la valeur de coupure et la plage de tension de sortie pour la mesure du débit et de la température.
• Effectuer un réglage analogique pour étalonner le signal de sortie en utilisant un voltmètre étalonné.
• Enregistrement et transfert des configurations sur l’appareil.

Mode en direct

• Affichage en temps réel de données de mesure telles que le débit courant (l/min); température corrigée du milieu, viscosité du courant et consommation totale du courant.
• Accès direct à l’information sur la turbine connectée, y compris l’information sur l’appareil, les propriétés de mesure et les propriétés d’étalonnage.

Étalonnage

• étalonnage guidé: Instructions étape par étape pour la mise en place et l’étalonnage du système pour les utilisateurs moins expérimentés.
• Mode expert: Configuration directe de tous les paramètres d’étalonnage en un seul écran pour les utilisateurs expérimentés.
• Capacité d’entrer et de personnaliser les données d’étalonnage pour différentes viscosités.
• Création d’une courbe d’étalonnage indépendante de la viscosité en appariant et en ajustant les points de données.
