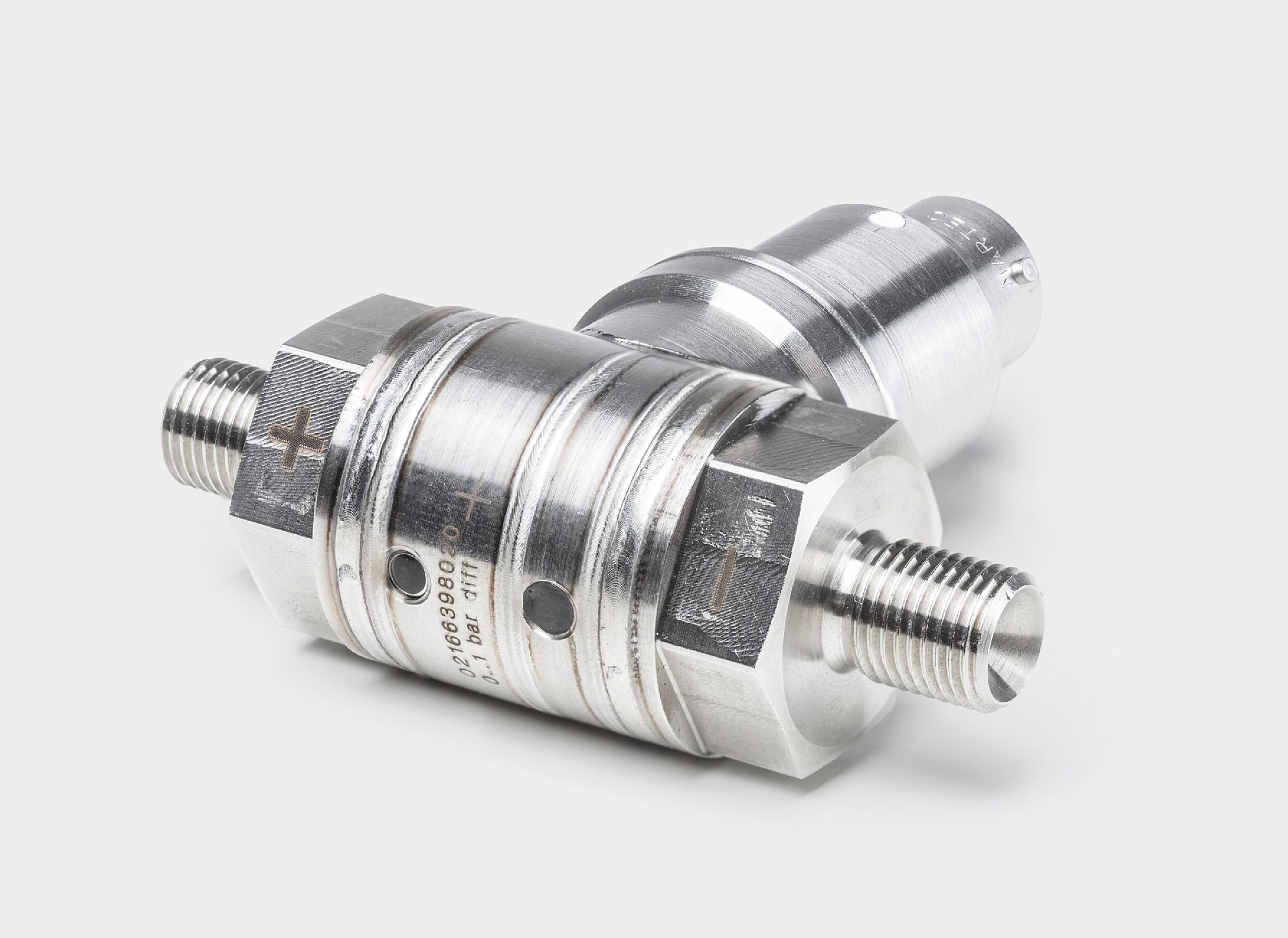

Capteur de pression différente – PV2722L

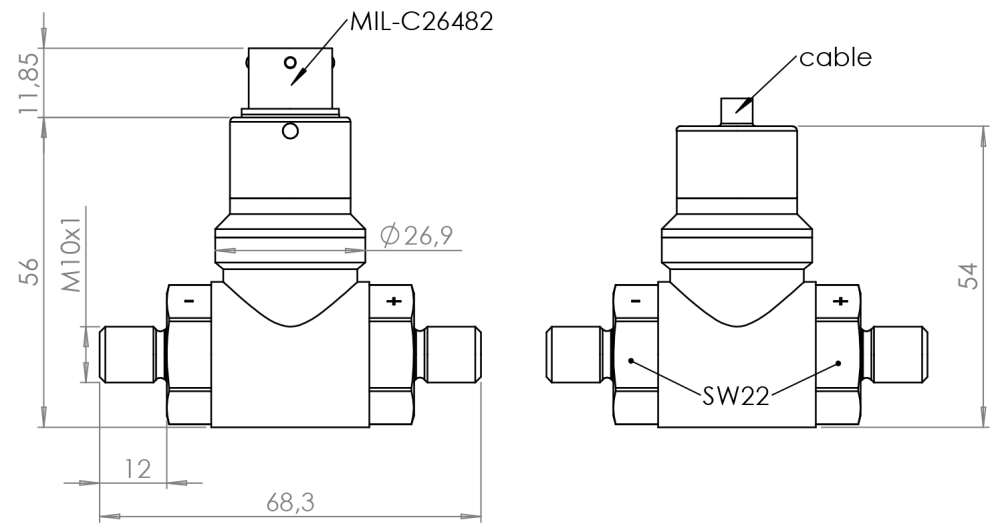

Le capteur de pression différentielle PV2722L est équipé d’un élément de mesure de pression différentielle piézorésitive et d’un capteur de température intégré. L’élément de mesure est protégé des deux côtés par une membrane de procédé en acier inoxydable 1.4435 et est hermétiquement soudé à des raccords sous pression en acier inoxydable 1.4404 sans joints. Les supports compatibles avec ces types d’acier inoxydable peuvent être mesurés de manière fiable des deux côtés. La taille compacte d’environ 70 mm permet de mesurer la pression différentielle dans les points d’installation avec un espace limité. Un vieillissement prolongé assure une excellente stabilité à long terme de ≤0,2%. La linéarisation et la compensation de température sont effectuées via un microprocesseur intégré. Le PV2722L est conçu pour une plage de température comprise entre 0°C et 50°C. L’erreur totale, y compris l’influence de la température dans la plage de température compensée, est de +/-0,5 %. Le chemin de signal analogique permet des mesures rapides avec une haute résolution. Le temps de réponse est de 1 ms, ce qui permet de détecter les changements de pression dynamique, par exemple, dans les orifices de mesure ou les échangeurs de chaleur. Le champ d’application des essais de fuite nécessite une résolution de signal particulièrement élevée. Les capteurs de pression PV2722L sont utilisés ici pour détecter des gouttes de pression de quelques pascals. Les signaux de sortie de 0 à 10 volts ou de 1 à 6 volts sont utilisés lorsque le signal n’est transmis que sur de courtes distances, ce qui rend négligeable toute chute de tension due au câblage. La consommation de courant n’est que de 3,5 mA, ce qui est particulièrement avantageux lorsqu’on utilise plusieurs points de mesure ou des sources de tension alimentées par batterie.
